我们为您准备了互感器综合测试仪产品的全新视频介绍,视频中的每一帧,都是产品的真实写照
产品参数
产品价格666/台
发货期限1
供货总量100
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量6
产品颜色白色
质保时间三年
外形尺寸158
适用领域电气电力
质量认证9000
产品功率6
工作温度45
互感器综合测试仪:多年行业经验,口碑好,行业良好的口碑企业,【天正华意电气设备有限公司(九江分公司)tianzh3611-37】值得选择,欢迎来电咨询, 联系人:杨经理,地址:平度市平安路2号

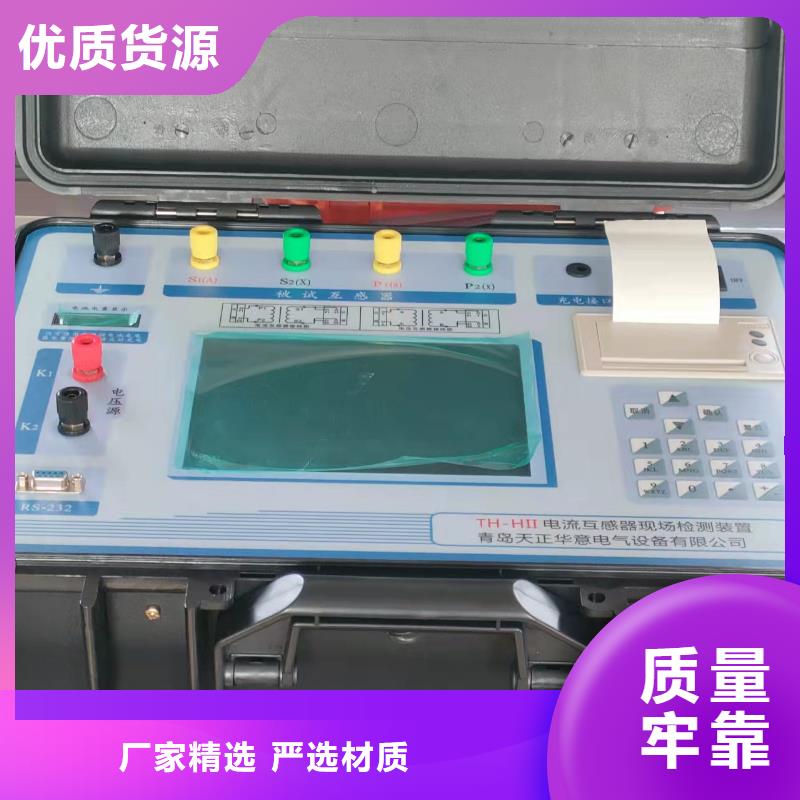

互感器综合测试仪另外,在二次负荷为19.58Ω(接近20Ω)时,所允许的电流倍数为12.85倍,大于该CT的额定电流倍数(10倍),通过该数据也可判断该互感器合格。其实,只要找出这两个关键点中的任意一个,即可判断所测互感器是否合格。如果10%误差不符合要求一般的做法有增大二次电缆界面积(减少二次阻抗) 串接同型同变比电流互感器(减少互感器励磁电流) ?改用伏安特性较高的绕组(励磁阻抗增大) 提高电流互感器变比(增大励磁阻抗)图45误差曲线计算公式:M =(I*P)/N ZII =(U-(I*Z2))/(K*I) I 电流 U 电压N=1 (1A 额定电流) I 电流N=5 (5A 额定电流) Z2 CT二次侧阻抗P=20 (5%误差曲线 ) K=19(5%误差曲线.1A 5A 额定电流)P=10 (10%误差曲线 )K=9 (10%误差曲线.1A 5A 额定电流)附录四、时间设置说明开机前先按下旋转控制器不要松开,打开电源,当进度条进完后停3秒之后,松开旋转控制器,此时可看到如图46的界面,此时旋转“控制器”把前两个99设置为01,按下“控制器”。光标移动到后两位的99,再次旋转“控制器”,把后两位也设置为01,按下“控制器”。此时可进入到界面47,在此界面中可设置时间,设置方式是先按下控制器,再旋转设置数字,设置完毕后再次按下控制器表示确认,光标会进入到下个选项、智能提示说明 在做各种测试时,新上手的用户可能会对接线及操作不熟练,导致实验数据出现错误的结果。在这种情况下,会让您无所适从,基于此我们加上了一些简单的智能提示,使新用户更易上手,使老用户减少误操作。如图48到图51,举例说明了伏安特性与变比极性测试时易出现的一些问题。1、伏安特性测试时空开(功率开关)忘记打开的提示。2、伏安特性测试时接线错误的提示。(CT的二次绕组应接在K1/K2,有时用户会误接在S1/S2)。3、变比极性测试时空开忘记打开或者一次电流线没有接上。4、变比极性测试时CT二次的接线没有接对。

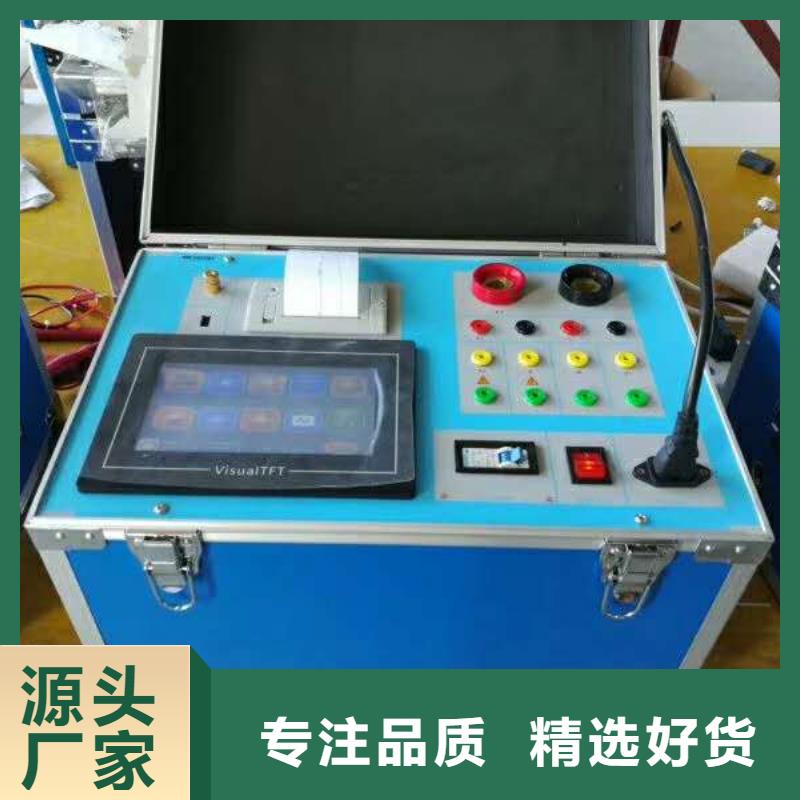

互感器综合测试仪CT角差比差试验1)参数设置:在CT主界面中,选择“角差比差”后,进入测试界面(图14),(注:应参照互感器铭牌上的实际额定变比值设定)额定一次:CT的一次额定电流:0~25000A额定二次: 5A/1A。额定负荷:互感器容量。实际负荷:根据额定负载的设定,可自动计算满载与轻载两种状态值(轻载为满载的25%)。2)试验:接线图见图13,CT一次侧接P1、P2,CT二次侧接S1、S2。设置参数并检查接线无误后,合上功率开关,选择“开始”选项,按下控制器,试验即开始。试验过程中通过按下控制器可终止试验,测试完毕后自动计算出一次侧与二次侧的相位角差,实际测的变比值与用户设定的额定变比的百分比差(图15)。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。图14 ,CT角差比差测试界面 CT角差比差测试结果界面5、CT一次通流试验 参数设置:在CT主界面中,选择“一次通流”后,进入测试界面(图16),设置好设定电流值:0~600A。2)试验: 接线图见图17,CT一次侧接P1、P2,CT二次侧接二次负载。设置好通流电流后,合上功率开关,旋转控制器将光标移动至“开始”选项,按下控制器,试验即开始,电流保持时间以进度条显示(0~200A:保持10分钟;大于200A~300A:保持2分钟;大于300A:保持3秒钟)。

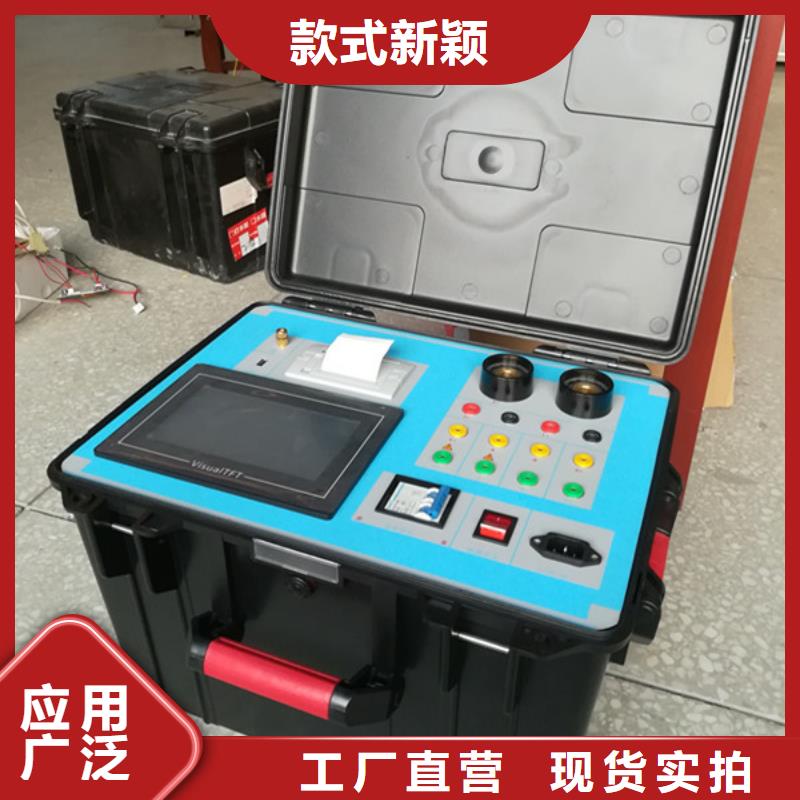

互感器综合测试仪额定负荷系统内部存储的额定负荷将全部显示在该下拉菜单中,在“系统设置”中可以添加或修改,删除额定负荷值。13)下限负荷系统内部存储的下限负荷将全部显示在该下拉菜单中,在“系统设置”中可以添加或修改,删除下限负荷值。14)一次端是否接线可以选择“是”或“否”,选择“是”则测试全程一次端都接线,不需二次接线。选择“否”时一次端先不接线,等弹出接线提示后再给一次端接线。这样可以分布电容的影响,提高准确度。选择不接线时,导纳测试完成后会弹出下图所示对话框提示给一次端接线,在接线前应先按下“高压输出开关”,切断高压输出,接完线先后先接通“高压输出开关”再点击“继续”15)频率选择有 “工频”和“异频”两种,用“工频”测试速度较快,用“异频”抗干扰能力较强。建议先用工频测试,如果现场有高压干扰,再切换到异频。16)开始测量配置好该互感器的各项内容,将要测试误差的二次绕组序号选中,点击此处,开始误差测试。测试完成后,整个测试数据将显示在界面上:测试结束以后,务必关机后再拆除高压线!2、数据交互界面 点击该菜单处:“确认”后,可以将保存的数据导入优盘中,也可将优盘中的数据导入到系统中查看。3、系统设置界面1)测量参数点击选择下拉菜单,可以对系统里的准确度等级,型号,一次电压,二次电压,功率因数,频率,负荷这7个单项进行增加,修改,删除操作。
