想要更深入地了解我们的变压器绕组变形测试仪产品?那么请观看我们制作的视频,它比任何文字描述都更具体、更生动。
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 6 |
工作温度 | 45 |

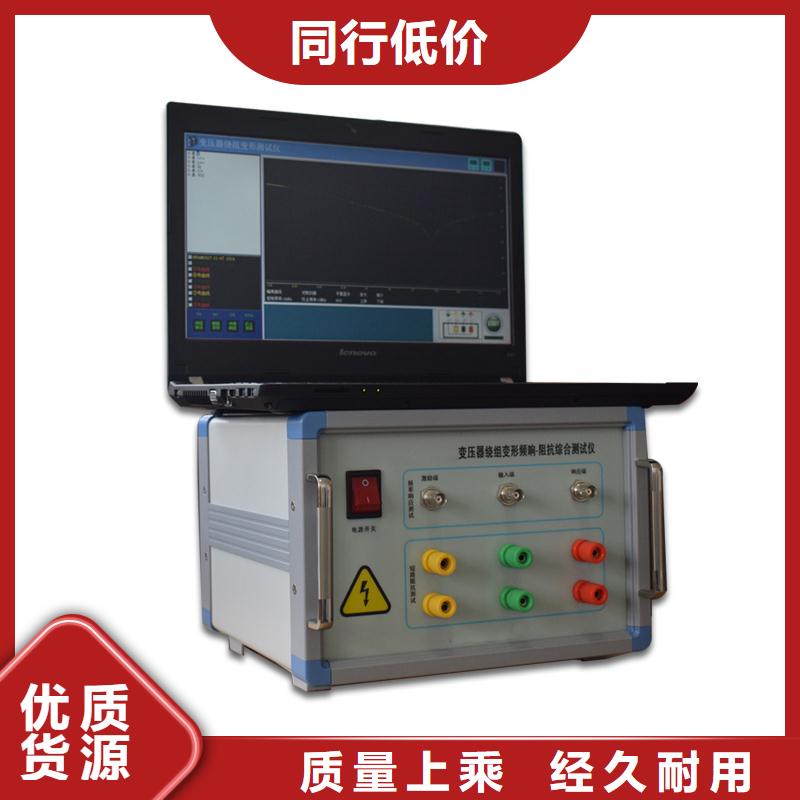

变压器绕组变形测试仪,【天正华意电气设备(那曲市分公司)tianzh3611-37】实力雄厚,定货方便快捷,厂家直销、低价经营、质量保证的销售原则,是新老老朋友合作的,热忱欢迎广大新老客户来电。联系人:杨经理,地址:平度市平安路2号。

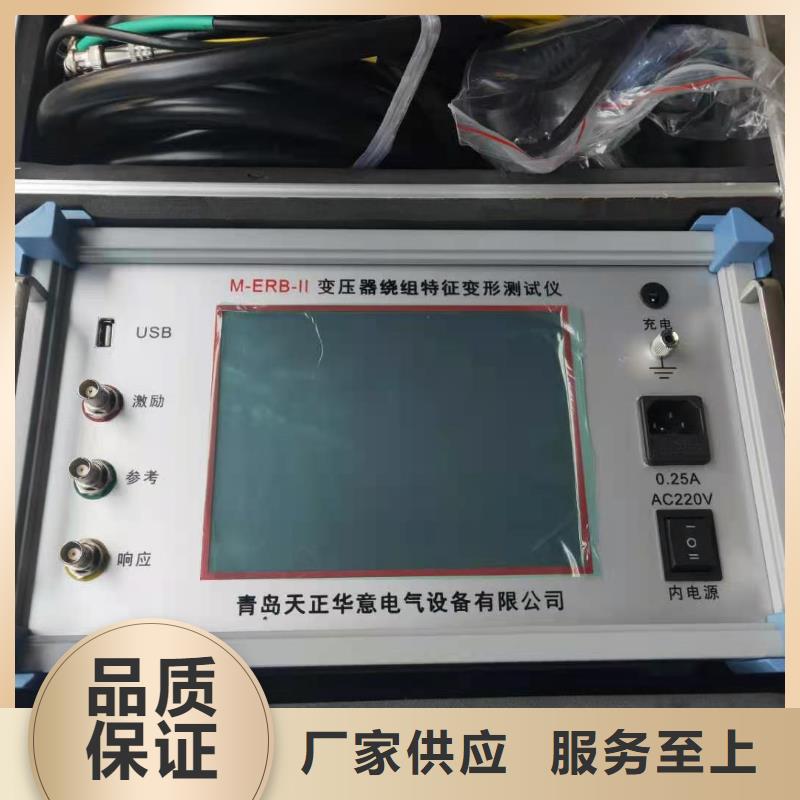

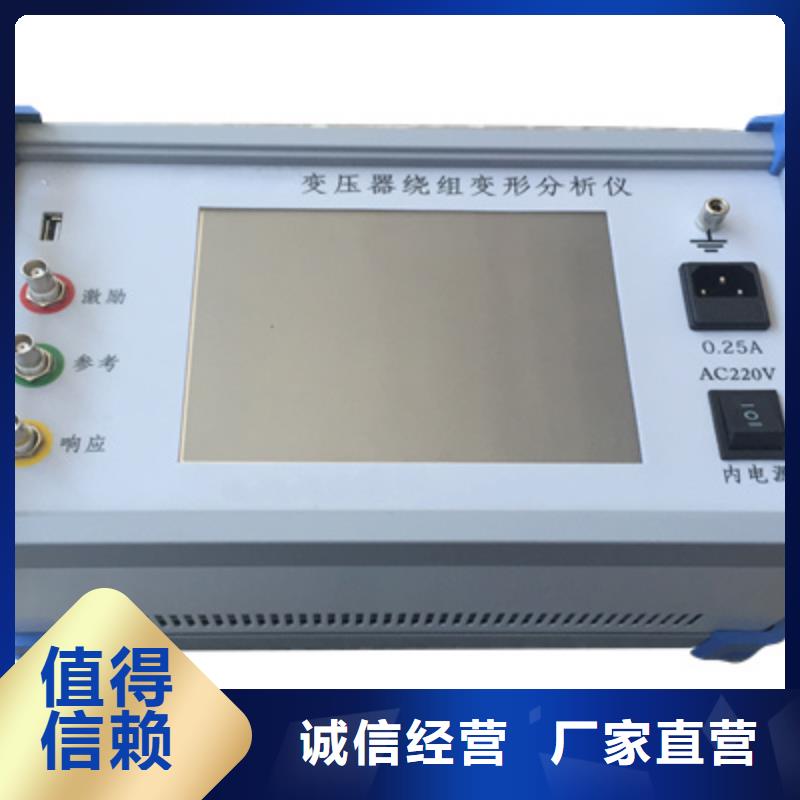

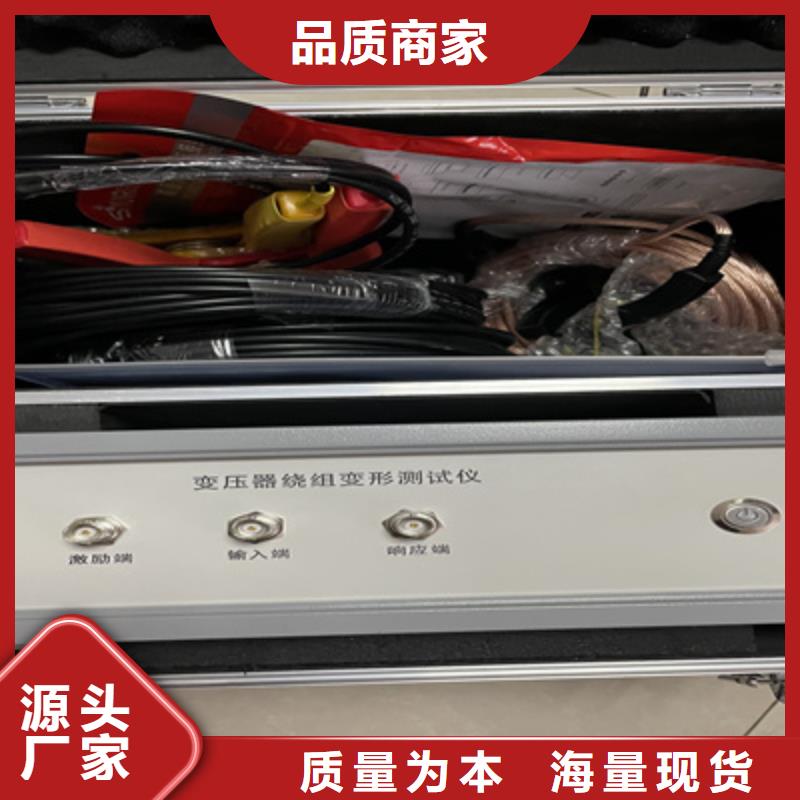

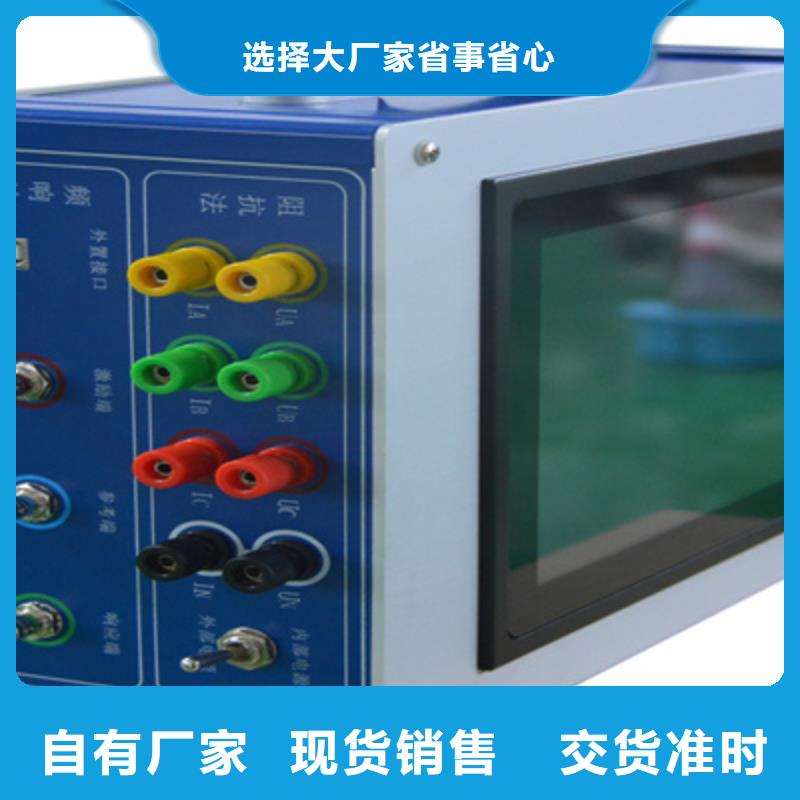

变压器绕组变形测试仪准备工作注:使用说明书中涉及计算机及Windows操作系统的基本操作不在本使用说明书中,请参考相关的计算机书籍。注:使用说明书中关于Windows操作系统的基本操作以Windows7操作系统为基础,其他Windows系统的操作与Windows 7操作的差别不在本使用说明书之内,请参考相关的计算机书籍。三 试验接线3.1面板介绍变压器绕组变形测试仪的面板如图1所示。图1变压器绕组变形测试仪面板图进行变压器绕组变形测试时的外部接线示意图如图2所示。仪器的 激励端 通过输入电阻(内阻)将扫频电压信号输入被试变压器绕组的首端,首端的电压信号输入仪器的 输入端 ,被试变压器绕组末端的电压信号输入到仪器 响应端 。变压器绕组变形测试仪的“接地”、“被试变压器”的外壳和铁芯一起接地。3.2绕组的接线方式图2 变压器绕组变形测试的外部接线示意图绕组变形频率响应测试的扫频信号建议从绕组的末端注入,首端输出,非被试绕组悬空。根据变压器的不同接线组别,绕组变形测试的接线方式也不同。?YN接线扫频信号输入阻抗接于中性点O,扫频信号输出阻抗分别接在A、B、C上。这种测量方法,可以将非测量相上接收到的干扰信号由信号发生器上的低阻抗来吸收。如图3所示。图3 YN接线?Y接线由于中性点未引出,应按以下方式接线,如图4所示。输入阻抗接于A,输出阻抗接在B测试。输入阻抗接于B,输出阻抗接在C测试。输入阻抗接于C,输出阻抗接在A测试。图4 Y接线?内连接△接线内连接Δ接线绕组的接线方式如图5所示。输入阻抗接于c,输出阻抗接在a相,代表a相。输入阻抗接于a,输出阻抗接在b相,代表b相。输入阻抗接于b,输出阻抗接在c相,代表c相。图5 内连接Δ接线由于内连接Δ接线非测量的两个绕组串联后并联在回路中,理论上说对测试过程是有影响的。如果衰减超过10dB后,则可以认为非测量线圈的影响可以忽略。?外连接Δ接线如果绕组解开测量的接线方式如图6所示。如果不解开连接,可以看作内连接Δ接线,接线方式如图7所示。输入阻抗接于x,输出阻抗接在a相,代表a相。输入阻抗接于y,输出阻抗接在b相,代表b相。输入阻抗接于z,输出阻抗接在c相,代表c相。图6外连接Δ接线?有平衡绕组的变压器对于有平衡绕组的变压器,测试时必须解开接地。如图7所示。图7 平衡绕组接线

变压器绕组变形测试仪可以在电脑上浏览绕组变形测试仪使用说明书。19.2浏览菜单栏的下方,即为浏览和测量区域,选择不同的项目,下方的区域内容也会随之变化。在对测试完成的曲线数据文件进行查看分析的时候,选择“浏览”项目。此时,下方为文件系统的树型结构,可选择已保存的曲线数据文件,具体操作介绍请参照软件测试流程。19.3测量准备对变压器测试的时候,选择“测量”项目。此时下方为测量变压器的时候,需要填入的一些参数。19.4设置在开始测量后要设置测量变压器的一些相关参数,这些参数影响短路阻抗短路损耗等的计算结果,所以请准确填写。(高压侧标称电压、高压侧标称电流为必填选项,短路阻抗如果填入正确数据可与测量结果进行比较)19.5工具栏以上的大部分功能都可以在工具栏上直接选择,使用更加方便。二十、阻抗法PC测试软件使用流程20.1 USB驱动安装20.1.1当测试仪电源已经打开,USB接线正确无误时候,电脑会显示发现进入新硬件向导。如果是发现“USB CH372/CH375”的时候,选择“从列表或指定位置安装(高级)”,再选择“下一步”。20.1.2然后选择“在这些位置上搜索驱动程序”,勾选“在搜索中包括这个位置”,在下面的地址上输入软件光盘所在的光驱盘符。完成后选择“下一步”。20.1.3光盘路径正确的话,系统将自动安装USB驱动程序。稍等一会儿,系统就完成了USB驱动程序的安装工作,可以正常使用本测试软件了。20.2选择功能运行软件后,出现功能选择,当设备电源打开,USB连线接通并且安装好USB驱动后,会出现USB连接方式,否则将只能选择脱机使用。20.3测量进入软件后,点击“测量”,被试变压器情况登记窗,先点击“变压器参数”,按屏幕提示选择或者新填入被试变压器的各项参数,确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后,按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关,故请认真填写有关信息。如未选择变压器参数,系统拒绝开始测量。

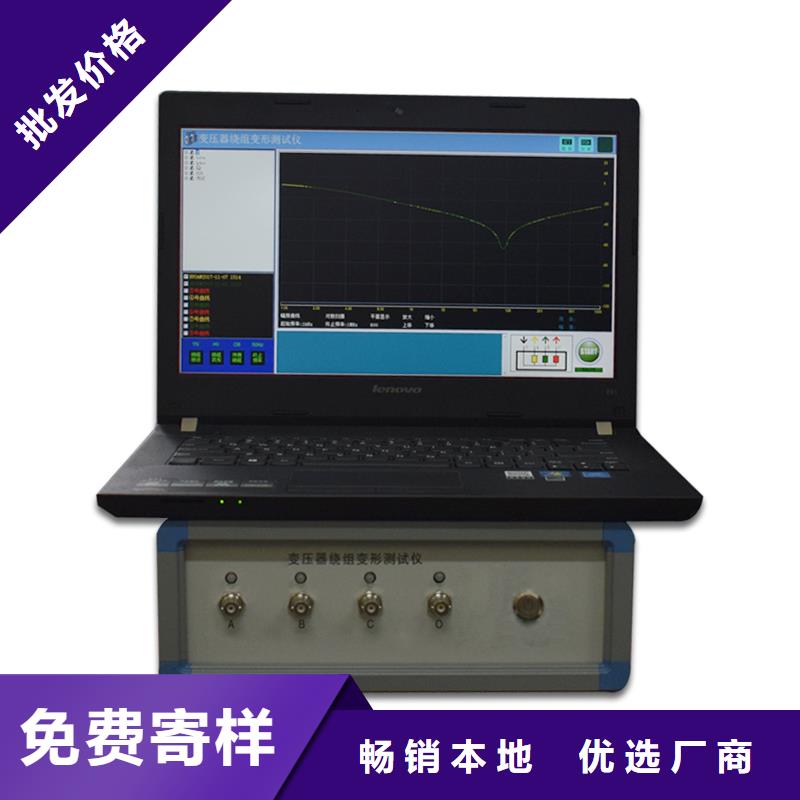

变压器绕组变形测试仪系统测试4.1启动“绕组变形测试系统”程序1)双击桌面上的“变压器绕组变形测试仪” 图标,启动“变压器绕组变形测试系统”程序。2)启动过程完成后,进入标题为“变压器绕组变形测试仪”的主程序界面。(双击屏幕左上角的小图标,便可切换至桌面。测试过程中请不要点击。)软件主界面分为7个组成部分:(A)测试曲线显示区该区域显示测试曲线,横坐标为频率,纵坐标为dB值(幅频测试)或角度值(相频测试)。下方标签包括:曲线类型标签:用于标识当前所显示的内容是“幅频曲线”还是“相频曲线”。 点击该标签,可以在两种类型间进行切换(需硬件支持)。扫描模式标签:用于显示当前扫描模式是线性扫描还是对数扫描,点击该标签,可以在两种模式间切换。起始频率标签:用于显示当前的扫描起始频率,点击该标签,可以在不同的起始频率间切换。终止频率标签:用于显示当前的扫描终止频率。扫描点数标签:用于显示当前扫描的总点数,点击该标签,可以在不同的点数间切换。(B)状态显示区状态显示区显示当前设备的工作状态。(C)操作区操作区有开始和终止两个按钮,该按钮在测试中会根据使用状态轮流显示,停止状态时显示“start开始”,开始状态时显示“stop停止”。在按钮下方有当前状态显示标签,用于显示设备当前的状态:“脱机状态”:计算机工作与脱机状态,只能进行数据读取和打印等功能。“设备连接”:计算机与设备已经连接,可以进行测试。“设备断开”:计算机与设备断开,无法进行测试,一般需重新连接并重启软件。(D)测试参数设置区D区显示参数设置窗口,该窗口用于设置测试参数,分别可以设置绕组接法、待测绕组类别与编号、扫描终止频率等参数。(E)曲线描述区E区显示当前曲线的描述信息,所有标签的颜色代表了与之颜色对应的曲线的描述信息。(F)数据选择区右上角(F)为数据选择区,测试数据采用分级管理,级为变电站名称,第二级为变压器名称,第三级为变压器的绕组类别和编号,一层为已经存在数据,数据名称采用“数据类型@测试时间”的方式显示。该部分显示的数据与(A)区所对应的标签内容相配合,当显示为“幅频曲线”时,数据选择区显示幅频曲线的测试结果,当显示为“相频曲线”时,数据选择区显示相频曲线的测试结果。
