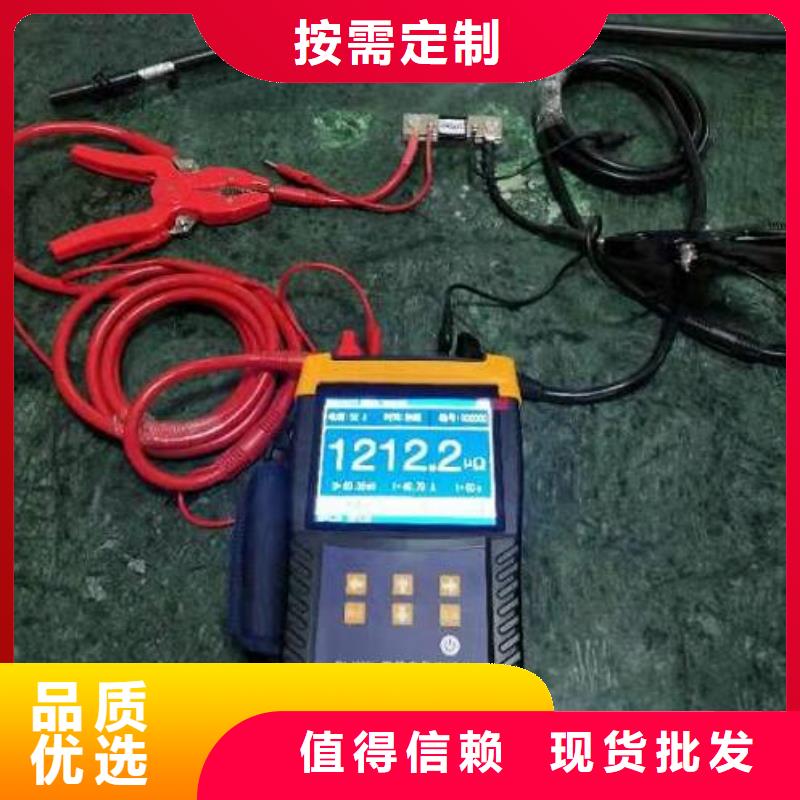

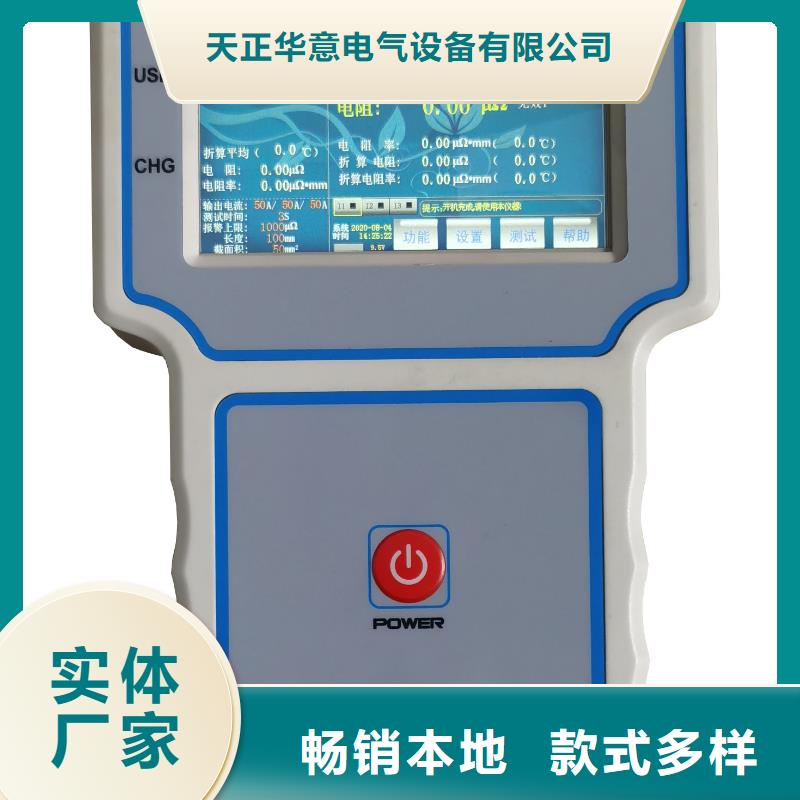

回路电阻测试仪 概述 常规用途为了满足回路电阻测量的需要，本公司开发研制了一款回路电阻测试仪。本仪器是一款创新型产品，产品体积小巧，手持式操作，电池供电，便于携带。产品主要应用于开关触点的接触电阻和其它微欧电阻的测量，测试速度快、准确度高。1.2 事项★本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。★使用本仪器前一定要认真阅读本手册。★仪器的操作者应具备一般电气设备或仪器的使用常识。★本仪表属高精密仪表，应避免剧烈振动。★对本仪器的维修、维护和调试应由专业人员进行。★在测试过程中，禁止拆卸和移动测试夹和供电线路。产品信息2.1 突出优势?输出电流到100A，两档电流可选，测试量程范围宽。?内置超大容量锂电池，一次充电可进行600次以上测试。?测试简单、操作方便，可连续工作8小时以上。?100A测试时，长测试时间可达60秒，满足现场各种使用场景。?量程宽、精度高，100A时可达10mΩ。?具有开路提示、过热保护等完善的保护功能。?菜单简单友好，显示数据清晰易读，阳光下可清晰显示。?5分钟无操作自动关机。?具有本机存储和U盘存储，可存储99组。?图形界面、直观简洁、支持中英文切换。

回路电阻测试仪 测试步骤 接线将两个测试钳夹到开关触点或试品两端，I＋/U＋端子连接红色测试线，I-/U-端子连接黑色测试线，其中粗线插片连接电流接线柱I＋/I-，细线插棒插入电压接线柱U＋/U-。必须使用仪器配套的专用低阻测试线，电流接线柱要拧紧，测试夹要牢固夹持，以降低引线电阻，节省电池电量。如果测试线接触不良，仪器会提示IX＝0无电流输出，仪器不会测试。4.2试品接地在带电环境下，必须要保证试品一端接地。4.3 测试1.将所有测试线接好以后，按下仪器电源开关键，液晶屏显示“主菜单”界面，如下图所示。针对开关触点等低阻试品进行回路电阻测试。查看仪器保存的各组数据，在查看数据界面可以进行数据导出。设置仪器的日期、时间。简体中文- English 中英文切换。工厂模式，需要密码操作，不对用户开放。2.选择“电阻测试”，按“确认”键仪器进入测量界面，如下图。设置电流 按移动游标选定设置电流区域，设置电流呈现蓝底，按“向上、向下”箭头键设置50A和100A电流档位。设置时间 按移动游标 选定设置时间区域，设置时间呈现蓝底，按“向上、向下”箭头键依次设置：快速、10、20、30、60秒。测试编号 按移动游标 选定测试编号区域，测试编号呈现光标符号，按“向左、向右”箭头键移动光标，按“向上、向下”箭头键设置本次试验的试品编号。开始/停止 按移动游标进入区域，“开始/停止”呈现蓝底，按“确认”键，开始测量，方框显示绿边提示“测试中…”，达到设置时间后停止测试，测试过程中，也可随时按“确认”键停止测试。提示：建议使用“快速”测量以节省电池电量。UX＝显示U＋/U-间的电压；IX＝显示I＋/I-间的电流；T＝显示实际测试时间，如下图所示；3.在测试过程中，若检测到测试线接触不良故障时，仪器会提示IX＝0无电流输出；若检测到内部温度过高时，会弹出警告提示框，并停止测量。

回路电阻测试仪直流恒流源功能：可以输出0-电流，内置逐级升流试验，相当多买一台强大的直流恒流源，一机多用。.海量存储试验数据：本机配有大容量存储，海量存储数据。具有数据存储与数据浏览功能，并具有掉电保护功能。U盘导出试验数据：配有U盘导出数据功能，导出excel文件。标准Modbus-RTU：配有RS232接口（可选配改成RS485），通讯协议是标准Modbus-RTU。电脑控制及上传数据：配有RS232上位机，通信可以控制、上传、生成word/excel文件。14.蓝牙控制及上传数据：标配蓝牙功能、配有安卓蓝牙APP，可以控制、上传、生成word文件。15.线控操作，方便流水线作业：线控方式（选配），可以外部一线开关（闭合/断开）控制测试/中断，电阻超限输出空节点可以点亮报警灯。16.无线遥控器，快捷方便：选配遥控器（选配），一键测试、一键中断测试，可定制遥控器显示试验状态。17.温度补偿自动折算电阻：可以预设温度，自动折算标准温度下的电阻值。也可以使用温度传感器（选配）实测温度。18.背景颜色方便切换：可以设置屏幕颜色，可以改成图纹蓝底、图纹黑底，可以设置背景亮度，待机亮度和待机时间19.内置培训资料：屏幕内部配有各种接线方式，指导现场使用。20.中文输入试验信息：可以中文输入相关站点、设备、人员、备注等，方便标识保存试验数据，方便标识打印试验数据。21.大电流线快速连接：使用的大电流线的连接接口，插入拧转就可以，快速方便。22.多相功能选配：标配为单相，可以选配为二相同测（导体电阻专用测试仪）或三相同测。
