用来支撑电缆的钢性结构系统叫桥架，它有很多的分类，比如说大跨距桥架、防火电缆桥架、金属电缆桥架、槽式桥架、梯式桥架、电缆桥架生产厂家托盘式电缆桥架和热浸锌电缆桥架。本文小编为大家展示的是槽式电缆桥架的概述，使大家对槽式电缆桥架有个大概的影响。槽式电缆专用桥架的概述首先，定义：槽式电缆桥架是用整张钢板弯制而成的槽式桥架，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。其次，用途：槽式电缆桥架可以用于全封闭型电缆敷设。它特别适合用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。梯式桥架

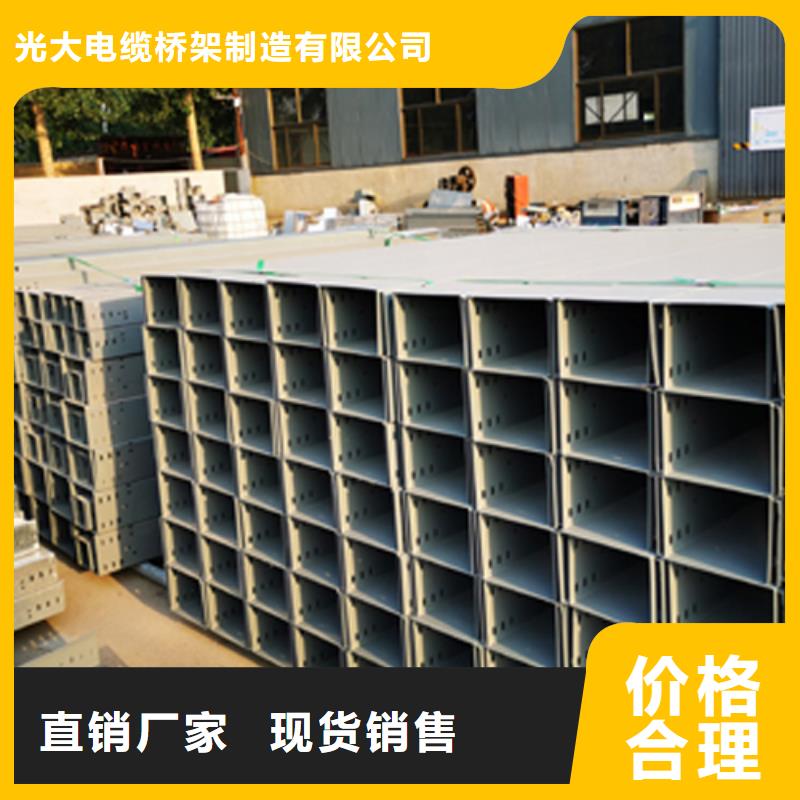

它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装，也适合于控制电缆的敷设。槽式电缆桥架是一种U型两端带冲孔的铁制桥架，两端冲孔方便用连接片连接，上有铁制盖板，一般长度为2米，宽x高有60X40，80╳60，100X60，200x100等各种规格，材料有白铁皮的，也有镀锌的。槽式桥架的小知识介绍！槽式电缆桥架是一种全封闭桥架。它一般适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。这对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有非常好的效果。槽式桥架是由梯架的直线段、弯通、组件以及臂式支架、吊架等构成具有密接支承电缆的电缆桥架之全称，桥架端部之间连接电阻应不大于0.00032欧姆，接地孔应绝缘涂层。槽式电缆桥架综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器等电气设备之间应保持必要的间距，不宜与下列管道平行敷设，当无法避免时，电缆桥架的位置应符合下列规定，或采取相应防护措施。槽式电缆桥架在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足有关规范或标准的要求，对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。槽式电缆桥架产品可以有效的促进工程环进和耐久性的要求，而且电缆桥架的使用，可以有效的保证我们的日常生活的进步，槽式金属线槽”具有重量轻、成本低、安装方便、散热透气性好等优点。梯式桥架。

梯式桥架电缆敷设在穿越不同防火区的电缆桥架处，按设计要求位置，有防火隔断措施。（5）电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未的机械损伤。（6）用机械敷设电缆时的.大牵引强度宜符合下表的规定。（7）机械敷设电缆的速度不宜超过15m/min。（8）电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。注1: D表示电缆外径；（9）电缆敷设完毕后，沿电缆桥架敷设的电缆在其两端、拐弯处、交叉处应挂标示牌，直线段应适当增设标示牌。3 施工工艺要点（1）桥架水平敷设时，应将电缆单层敷设，排列整齐。不得有交叉，拐弯处应按电缆允许弯曲半径为准。（2）不同等级电压的电缆应分层敷设，高压电缆应敷设在.上层。（3）同等级电压的电缆沿桥架敷设时，电缆水平净距不得小于35mm。（4）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点。
